一、送、排风管安装
2.1 风管连接
2.1 风管连接

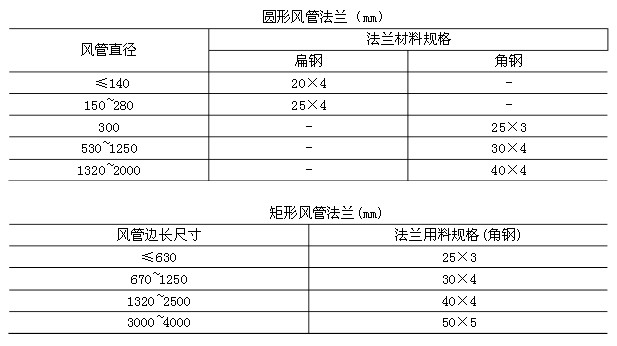

（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：
法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。

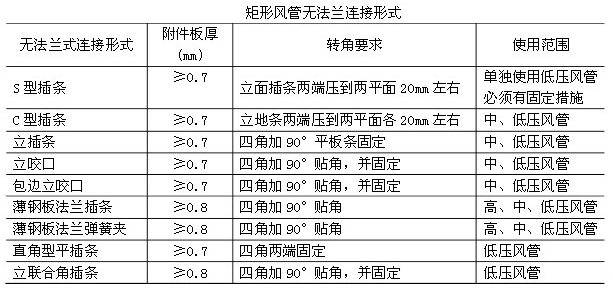

（2）风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：
2.2 风管安装
（1）一般规定
（1）一般规定
1、风管和空气处理室内，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。
2、风管与配件可拆卸的接口及调节机构（风阀及自控装置）不得装设在墙或楼板内，以免影响操作和维修
2、风管与配件可拆卸的接口及调节机构（风阀及自控装置）不得装设在墙或楼板内，以免影响操作和维修
3、风管及部件安装前，应清除其内外杂物及污物，并保持清洁。
（2）风管安装的技术规定
（2）风管安装的技术规定
1、现场风管接口的配置，不得缩小其有效截面。这里是指风管与配件，部件及设备相接部位的连接管。

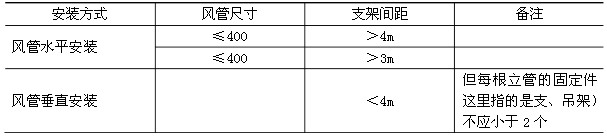

2、支、吊架不得设置在风口、风阀、检查门及自控机构处，吊杆不宜直接固定在法兰上，以免风管变形与影响维修。
3、法兰垫料的材质及厚度的选择
4、输送空气温度低于70°C的风管，应采用橡胶板、闭孔海绵橡胶板、密封胶带或其
他闭孔弹性材料等
5、输送空气温度高一70℃的风管。应采用石棉橡胶板
6、输送含有腐蚀性介质气体的风管，应采用耐酸橡胶板或软聚氯乙烯板
7、输送产生凝结水或含有蒸汽的潮湿空气的风管，应采用橡胶板或闭孔海绵橡胶板 5）法兰垫片的厚度宜为3~5mm，无法兰连接的垫看应为4~5mm，连接法兰的螺栓应均匀拧紧，达到密封的要求，连接螺栓螺母应在同一侧。
8、风管及部件穿墙、屋面时，应设置防雨罩，穿出屋面的风管超过1.5m时应拉索，拉索应镀锌或用钢丝绳，拉索不得固定在风管法兰上，严禁拉在避雷针或避雷网上。
9、柔性短管的安装应松紧适度，不得扭曲，可伸缩性的金属或非金属软风管的长度不宜超过2m，并不得有死弯及塌凹。
10、保温风管的支、吊架宜设在保温层的外部，并不得破坏保温层
二、防排烟风管系统
1、材料要求
① 风管材料必须为不燃材料 ② 须采用镀锌钢板或冷轧钢板 ③ 金属材料厚度不小于0.8~1.2mm
④ 穿过防炎墙楼板时，风道厚度不小于1.5mm
2、保温材料要求
① 应采用非燃材料进行保温，可采用玻璃纤维材料 ② 保温层厚度不应小于25mm
③ 安装在吊顶内的排烟管道，其保温材料应与可燃物保持150mm距离
3、排烟风速
① 采用金属材料时，风速不应大于20m/s 4、排烟风口
① 烟气排烟出口应采用1.5mm钢板制作
② 每个排烟系统，排烟口数量不宜多于30个 ③ 排烟口最小面积不宜小于0.04m2
